HIT工法研究会は下水道取付管の更生工法である「ヒット工法」を普及させるため、2001年2月に設立されました。

審査の結果は、次に示すとおりである。

(1) 取付け管の施工性

1. 施工延長12 m以下
2. 90 度以下の曲管
3. 段差 22 ｍｍ 以下の継手部
4. 隙間 50 mm以下 の継手部
5. 水圧0.05 MPa、流量 2 L/min以下の浸入水
6. 樹脂硬化熱による最高温度が60℃以下

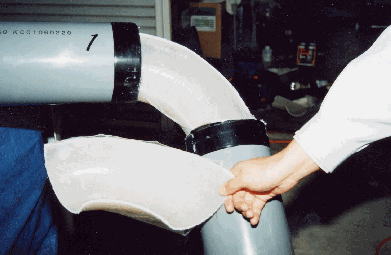

7. 90 度曲管においてもシワの発生が取付け管呼び径の ５ % 以下

(2) 接合部の施工性

次の条件下で本管が更生済みか否かにかかわらず、本管と取付け管の接合部の施工が出来る。

1. 隙間 20 mm 以下の接合部
2. 水圧 0.03 MPa、流量 2 ㍑/分以下の浸入水

(3) スチレン濃度

取付管部および接合部の施工を、スチレン濃度が 20 ppm 以下でできる。

(4) 水密性

取付け管および接合部は、次の水密性を有する。

1. ライニング後の取付管部：0.1 MPa の内水圧および外水圧
2. ライニング後の接合部：0.03MPa の内水圧および外水圧

(5) 強度特性

取り付け管および接合部ライニング材の強度特性は、次の試験値以上である。

１）取付け管

短期曲げ強度　　　60 MPa 以上
短期曲げ弾性係数　2,800 MPa 以上
長期曲げ弾性係数　2,400 MPa 以上

２）接合部（本管部）

短期曲げ強度　　　100 MPa 以上
短期曲げ弾性係数　9,000 MPa 以上

(6) 耐薬品性

取り付け管のライニング材は、「下水道用強化プラスチック複合管（JSWAS K-2）2000 」、および接合部のライニング材は、「下水道内挿用強化プラスチック複合管（JSWAS K-16）2004」と同等以上の耐薬品性を有する。

(7) 耐摩耗性

取り付け管および接合部のライニング材は、「下水道用硬質塩化ビニル管（JSWAS K-1）2002」と同等以上の耐摩耗性を有する。

(8) 耐高圧洗浄性

硬化後の接合部は、15MPa　の高圧洗浄で剥離、破損が無い。
